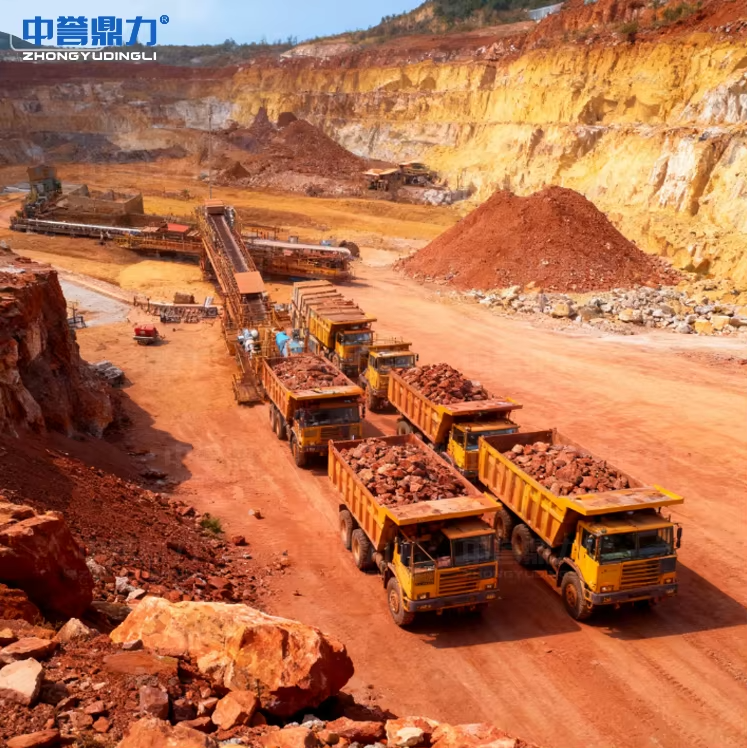

Linha de produção de beneficiamento de concentrado de ferro de alta recuperação (200-3000 TPD)
Linha de produção de beneficiamento de concentrado de ferro de alta recuperação (200-3000 TPD)
Visão geral
Projetada especificamente para compradores globais de minério de ferro, esta linha de beneficiamento de concentrado de ferro de alta recuperação é adaptada para processamento de magnetita e hematita, integrando mineração, britagem, moagem, separação magnética (flotação), desidratação de concentrado e gerenciamento de rejeitos em uma solução sistemática abrangente. Ele suporta capacidade diária flexível que varia de 200 a 3.000 toneladas, atualizando eficientemente o minério de ferro de baixo teor (com teor de ferro de 15-40%, incluindo magnetita, hematita, limonita, etc.) em concentrado de ferro de alta pureza (grau de ferro 60-68%, atendendo aos padrões das siderúrgicas). A linha é adaptável a diversas condições climáticas e geológicas e atende certificações internacionais, incluindo CE, ISO 9001 e ISO 14001.
Fluxo de processamento principal
Todo o processo produtivo segue uma sequência científica e eficiente: Mineração → Britagem → Moagem → Separação Magnética (Flotação) → Desaguamento de Concentrado → Gerenciamento de Rejeitos. Cada link está intimamente conectado, com controle rigoroso de parâmetros para garantir operação estável e alta taxa de recuperação, estabelecendo uma base sólida para a produção de concentrado de ferro qualificado.
Equipamento de beneficiamento e parâmetros principais por tipo de minério
Tipo de minério | Estágio de esmagamento | Estágio de moagem | Estágio de Separação | Estágio de desidratação |
|---|---|---|---|---|

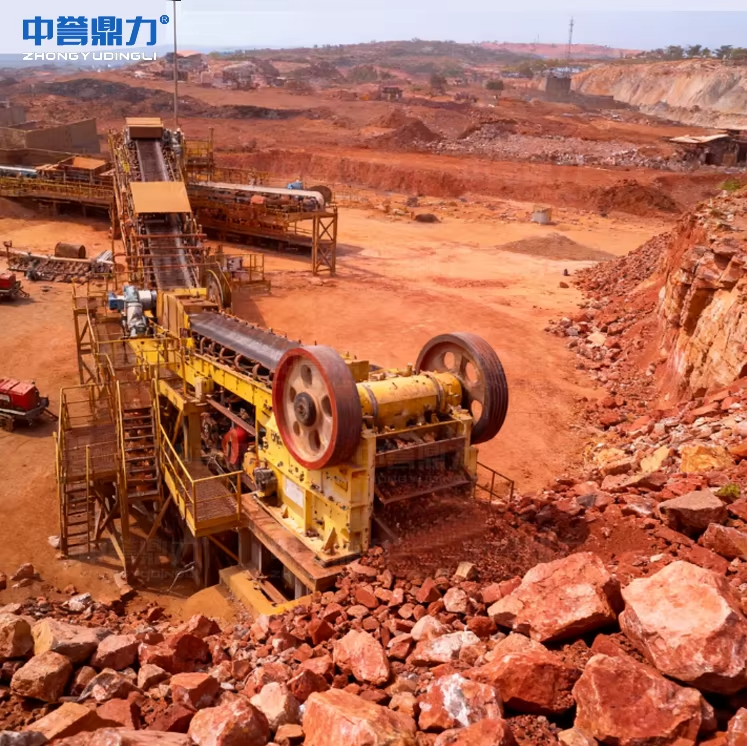

Magnetita (fortemente magnética) | Britador de mandíbula (PE-900×1200/1200) + Britador de cone (CSB160) | Moinho de bolas (MQG3200×4500) + Classificador espiral (FG-12) | Separador magnético seco/úmido (CTB-1218 / CMS-100) | Espessador (NT-12) + Filtro Prensa (XMYZ120/1000-U) |
Hematita (fracamente magnética) | Triturador de mandíbula (PE-1200×1500) + Triturador de impacto (PF-1315) | Moinho de bolas (MQG4200×4800) + Hidrociclone (FX750) | Máquina de Flotação (XJK-20) + Separador Magnético (CHB-1500) | Espessador (NT-18) + Filtro Prensa (XMYZ200/1250) |
Limonita (minério complexo) | Triturador de mandíbula (PE-750×1060) + Britador de cone (CSB140) | Moinho de bolas (MQG2700×3600) + Classificador espiral (FG-8) | Forno Rotativo + Separador Magnético (CTN-1018) | Espessador (NT-8) + Filtro Prensa (XMYZ80/1000-U) |
Parâmetros principais | Tamanho de descarga: 5-20 mm, capacidade de processamento: 80-300 TPH | Finura de moagem: 0,074 mm (65-85%), Capacidade de processamento: 40-150 TPH | Taxa de recuperação: ≥85% (magnetita) / ≥75% (hematita) | Umidade concentrada: ≤10%, área de filtro: 80-200 ㎡ |
Equipamentos Auxiliares e de Proteção Ambiental
- Transporte: Transportador de Correia (DTII/DTII(A), Largura da Correia 650-1400mm) — Correias retardadoras de chama são adotadas em áreas de alta temperatura para garantir uma operação segura.
- Remoção de poeira: Filtro de mangas (DMC-200) combinado com purificador úmido, alcançando uma taxa de remoção de PM2,5 de ≥99% e atendendo aos padrões de proteção ambiental.
- Fonte de Alimentação: Transformador (S11-2000/10) — Compatível com tensões 380V/660V/1140V, adaptando-se a diferentes condições de alimentação.
- Gestão de Rejeitos: Sistema de Descarga Seca de Rejeitos com Duto de Reúso, obtendo uma taxa de utilização da circulação de água ≥80% e reduzindo o desperdício de recursos.
Principais vantagens
1. Personalização específica do minério: Adaptado com precisão para magnetita, hematita e limonita, garantindo efetivamente uma eficiência de recuperação ideal (85-92% para magnetita e 75-85% para hematita).
2. Alta Eficiência e Conservação de Energia: A tecnologia avançada de separação magnética reduz o consumo de energia em 15-22%, enquanto o sistema de controle automático PLC aumenta a eficiência operacional em 30% e reduz a intervenção manual.
3. Durabilidade e fácil manutenção: As peças de desgaste (como revestimentos do britador e esferas de moagem) são feitas de aço Mn18Cr2/Mn22, prolongando sua vida útil em 25-40% e reduzindo os custos de manutenção.
4. Entrega rápida e pronta para uso: Implementação eficiente do projeto, com um ciclo de entrega de 30 a 60 dias para linhas de pequena escala e 70 a 100 dias para linhas de grande escala, ajudando os clientes a entrar em produção rapidamente.
